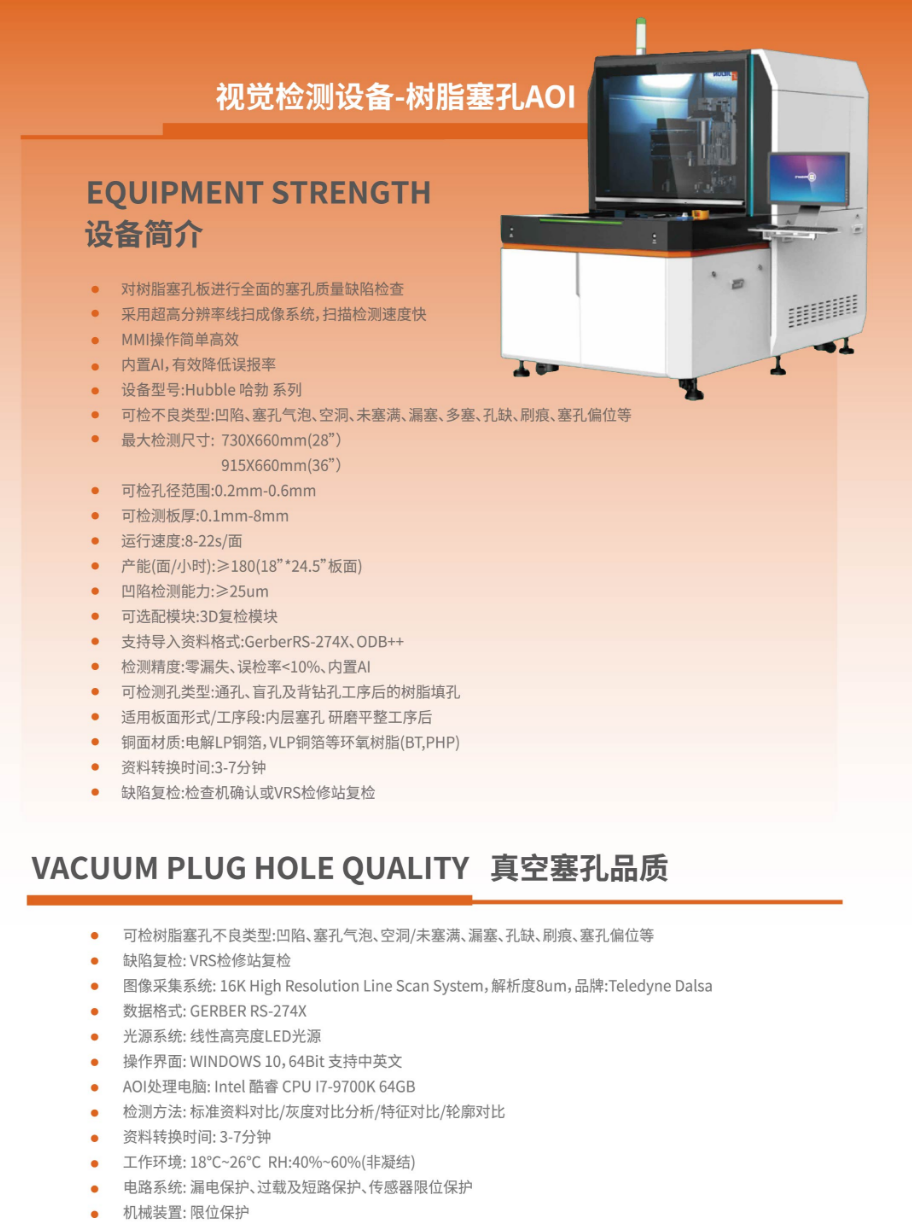

捷駿AOI視覺檢測設備-Hubble系列

發布日期:2021年10月05日     瀏覽次數:4438
設備簡介:
隨著電子行業的高速發展,HDI板5G通訊產品都涉及樹脂塞孔工藝,塞孔工藝(漏塞、氣泡、凹陷等)會造成爆板、虛焊等功能問題。面對現有產品的設計孔徑0.15mm  孔數平均3-5萬孔,即使單點不良都可能造成整張板的報廢,對樹脂塞孔的檢測提出巨大挑戰。我司作為行業樹脂塞孔代工前列供應商擁有大量高中端產品的數據支持,加上我司視覺系統獨特的算法,大大提升了我司設備檢驗的精準度。

設備參數:
設備型號:Hubble系列
設備尺寸:L×W×H(mm) 2190x1400x1820/L×W×H(mm) 2710x1400x1820
設備質量:2.4噸
電源:電壓:AC380V 頻率:50HZ 功率:3.5KW
氣源:0.4-0.6MPa
最大檢測尺寸:915X660mm / 730X660mm (28”)
可檢孔徑范圍:0.2mm – 0.6mm
可檢測板厚:0.1mm – 8mm
運行速度:8-22s/面
產能(面/小時):≥180 (18” * 24.5” 板面)
凹陷檢測能力:≥25um
可選配模塊:3D檢測凹陷深度
支持導入資料格式:Gerber RS-274X、ODB++
檢測精度:(檢出率>99.9%、誤檢率<20%)
可檢測孔類型:通孔、盲孔及背鉆孔工序后的樹脂填孔
適用板面形式/工序段:內層塞孔 研磨平整工序后
銅面材質:電解 LP 銅箔,VLP 銅箔 等環氧樹脂 (BT,PHP)

設備特點:

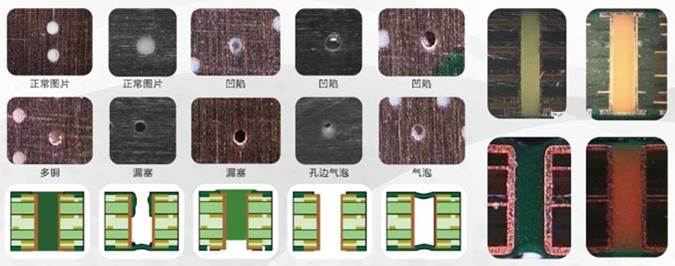

Ø 可檢樹脂塞孔不良類型 :凹陷、塞孔氣泡、空洞/未塞滿、漏塞、孔缺、刷痕、塞孔偏位等
Ø 缺陷復檢:VRS檢修站復檢
Ø 圖像采集系統:16K High Resolution Line Scan System ,解析度8um, 品牌: Teledyne Dalsa
Ø 數據格式:GERBER RS‐274X
Ø 光源系統:線性高亮度LED光源
Ø 操作界面:WINDOWS 10, 64Bit 支持中英文
Ø AOI處理電腦:Intel 酷睿 CPU I7-9700K 64GB
Ø 檢測方法:標準資料對比/灰度對比分析/特征對比/輪廓對比
Ø 資料轉換時間:3-7分鐘
Ø 工作環境:18℃~26℃    RH :40%~60%(非凝結)
Ø 電路系統:漏電保護、過載及短路保護 、傳感器限位保護
Ø 機械裝置:限位保護
